Cos'è un dumper per autocarri con fondamenta superficiali e perché è importante

A dumper per camion con fondamenta poco profonde è una piattaforma idraulica ribaltabile per veicoli la cui profondità della fossa di fondazione è limitata allo spessore della piattaforma stessa, anziché all'intera altezza della struttura ribaltabile. Poiché la fossa di supporto deve essere profonda solo quanto il telaio della piattaforma, si riducono gli scavi in ​​cantiere, il getto di calcestruzzo e i lavori di rinforzo, motivo per cui secondo il produttore questo design riduce i costi di ingegneria civile di oltre il 60% rispetto a un tradizionale dumper per fosse profonde. Questo articolo spiega come funziona il design del dumper con fondazione poco profonda, quali dati supportano i suoi vantaggi in termini di costi e sicurezza, come si confronta con i sistemi convenzionali a fossa profonda e cosa dovrebbero cercare gli acquirenti quando acquistano questo tipo di attrezzatura da un produttore di dumper per camion.

Cos'è un dumper per camion con fondamenta poco profonde

Un dumper per camion, a volte scritto come camion-dumper o ribaltabile per veicoli, è un'attrezzatura di carico e scarico che solleva e inclina un camion, un rimorchio o un container carico in modo che il materiale sfuso possa essere scaricato per gravità in una tramoggia, fossa o stazione di ricezione. Le installazioni tradizionali dei dumper per autocarri si basano su una fossa di fondazione profonda che ospita il telaio inclinabile, i cilindri idraulici e la struttura del contrappeso sotto il livello del suolo, che in genere richiede diversi metri di scavo, misure di drenaggio e lavori strutturali in calcestruzzo prima ancora che l'attrezzatura meccanica possa essere installata.

Il dumper per camion con fondamenta poco profonde la progettazione modifica questo rapporto tra l'apparecchiatura e le opere civili che la circondano. Invece di affondare il telaio inclinabile in una fossa profonda, la piattaforma poggia su una fondazione poco profonda, la cui profondità corrisponde solo allo spessore della struttura della piattaforma stessa. I cilindri idraulici, il sistema di sincronizzazione e le gambe di supporto sono progettati in modo che il movimento di sollevamento e ribaltamento avvenga ampiamente al di sopra del livello, motivo per cui questa configurazione viene talvolta definita dumper per autocarri fuori terra o con fossa bassa.

Questo approccio è particolarmente rilevante per gli impianti dell’industria siderurgica, chimica, del cemento, del carbone, del grano, del petrolio e alimentare, dove le stazioni di scarico di camion e container vengono spesso aggiunte a cantieri esistenti che non erano stati originariamente progettati per ospitare scavi profondi, falde acquifere alte o conflitti di servizi sotterranei.

Come la progettazione di pozzi poco profondi riduce i costi di ingegneria civile

Prima di guardare il grafico qui sotto, è utile capire perché la profondità delle fondamenta è il principale fattore di costo di ingegneria civile in un progetto di dumper per camion. Ogni metro aggiuntivo di profondità della fossa aumenta il volume di terreno che deve essere scavato e rimosso, la quantità di calcestruzzo strutturale necessario per trattenere le pareti della fossa e la complessità dei sistemi di drenaggio e drenaggio necessari per mantenere la fossa asciutta. Scavi più profondi allungano anche i tempi di costruzione, poiché lo scavo, il puntellamento, l'impermeabilizzazione e la stagionatura devono essere completati in sequenza prima che l'attrezzatura meccanica possa essere installata. Per questo motivo, i produttori che riprogettano il meccanismo di ribaltamento per farlo funzionare all’interno di una fossa poco profonda si rivolgono direttamente alla componente di costo maggiore dell’installazione complessiva. Il grafico seguente illustra il confronto tra un dumper per autocarri con fondazione poco profonda e un progetto convenzionale con fossa profonda in termini di costi relativi di ingegneria civile.

Il donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Confronto della profondità di scavo per le fondazioni di dumper per autocarri

La profondità della fondazione è la dimensione fisica che in definitiva determina la maggior parte delle differenze di costo e di pianificazione descritte nella sezione precedente, quindi è utile visualizzarla direttamente. In un dumper per autocarri convenzionale, la fossa deve essere sufficientemente profonda da ospitare l'intero telaio inclinabile, la corsa del cilindro idraulico e la struttura del contrappeso, che in genere posiziona il fondo della fossa ben al di sotto del livello circostante. In un dumper per autocarri con fondazione poco profonda, la profondità della fossa è limitata allo spessore della struttura della piattaforma, poiché il meccanismo di inclinazione funziona in gran parte al livello del livello o al di sopra. Il grafico a barre orizzontali riportato di seguito esprime questa differenza utilizzando un indice relativo di profondità di scavo, dove il progetto convenzionale è trattato come punto di riferimento e il progetto della fondazione poco profonda è mostrato come un pozzo proporzionalmente meno profondo.

Nel grafico sopra, la barra rosso scuro più lunga rappresenta l'indice di profondità di scavo di un dumper convenzionale per fosse profonde, che è impostato su 100 come valore di riferimento per il confronto. La barra più corta direttamente sotto rappresenta il dumper per camion con fondazione poco profonda, il cui indice di profondità di scavo è pari a circa 30 sulla stessa scala relativa, coerente con l'affermazione del produttore secondo cui la profondità della fossa corrisponde solo allo spessore della piattaforma. Questo divario visivo tra le due barre è la ragione fisica alla base della riduzione dei costi mostrata nel grafico ad anello precedente in questo articolo, poiché una minore profondità si traduce direttamente in meno volume di scavo, meno cemento e meno tempo dedicato al puntellamento e al drenaggio. Uno scavo meno profondo riduce anche il profilo di rischio della fase di costruzione stessa, perché i lavoratori trascorrono meno tempo in spazi confinati e sotterranei e le pareti della fossa richiedono meno supporto temporaneo durante il getto. Per gli ingegneri di cantiere che valutano un dumper per lo scarico di carichi sfusi, questo confronto della profondità è spesso il primo filtro pratico utilizzato per decidere se un progetto con fossa profonda o con fondazione poco profonda è fattibile per una determinata posizione. I siti con una falda freatica alta, tubazioni sotterranee esistenti o un accesso limitato agli scavi spesso scoprono che un dumper con fondazioni poco profonde è l'unica opzione realistica senza una bonifica estesa e costosa del sito. Al contrario, i siti con ampio spazio, acque sotterranee basse e senza conflitti di servizi sepolti possono comunque scegliere un progetto a pozzo profondo se considerazioni sulla disposizione dell’impianto lo rendono preferibile, poiché entrambe le configurazioni rimangono approcci ingegneristici validi a seconda delle condizioni del progetto. L'indice di profondità relativo utilizzato in questa tabella è inteso come confronto illustrativo basato sul principio dello spessore della piattaforma descritto dal produttore, piuttosto che una misurazione esatta per qualsiasi installazione specifica, poiché le dimensioni effettive della fossa variano in base al modello, alla capacità e alla revisione tecnica specifica del sito. Gli acquirenti che valutano un autocarro con cassone ribaltabile per la propria struttura dovrebbero richiedere al fornitore i disegni delle fondazioni specifici del progetto in modo che l'esatto requisito di scavo possa essere confermato rispetto alle condizioni del terreno locale.

Caratteristiche ingegneristiche fondamentali di un dumper per autocarri con fondamenta poco profonde

Oltre alla fossa poco profonda stessa, diverse caratteristiche tecniche lavorano insieme per rendere questo tipo di dumper sicuro, stabile ed efficiente per il funzionamento quotidiano. Queste caratteristiche sono particolarmente rilevanti per i gestori di impianti che confrontano l'acquisto di un dumper con considerazioni sulla manutenzione e sulla sicurezza a lungo termine, piuttosto che guardare solo al costo di installazione iniziale.

• Sistema di stabilità sincrona del cilindro dell'olio ad alta precisione : mantiene entrambi i lati della piattaforma inclinabile in movimento all'unisono, migliorando la sicurezza, riducendo le vibrazioni durante il funzionamento, riducendo l'impatto meccanico sui cilindri dell'olio e prolungando la durata dei cilindri.
• Dispositivo di fissaggio ruota di ritenuta completamente automatico : fissa automaticamente le ruote del camion in modo che l'operatore non debba entrare nella polverosa area di scarico per riparare manualmente il veicolo, supportando un funzionamento remoto semplice, sicuro ed efficiente.
• Cilindri e pompe idraulici importati : selezionati tra marchi internazionali affermati per affidabilità e lunga durata sotto ripetuti cicli di carico e ribaltamento.
• Capacità di controllo senza pilota : consente all'autista del camion di completare l'operazione di scarico in autonomia, senza richiedere la presenza di un operatore professionale dedicato in cantiere per ogni ciclo.
• Progetto strutturale di fondazioni superficiali : limita la profondità della fossa allo spessore della piattaforma, che è la caratteristica strutturale principale alla base della riduzione dei costi di ingegneria civile discussa in precedenza in questo articolo.

Ilse features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Panoramica strutturale tridimensionale della piattaforma del dumper per camion

Per rendere più semplice la visualizzazione del concetto di fondazione superficiale, il diagramma isometrico seguente mostra i principali elementi strutturali della piattaforma di un dumper per autocarri in una vista tridimensionale semplificata. Invece di mostrare le esatte dimensioni ingegneristiche, il diagramma ha lo scopo di illustrare come la piattaforma, le gambe di supporto idraulico, la cerniera girevole e la soletta di fondazione poco profonda si relazionano tra loro nello spazio. Le etichette indicano le quattro zone strutturali descritte in precedenza in questo articolo: la piattaforma inclinabile su cui si trova il camion o il container, le gambe del cilindro idraulico che forniscono la forza di sollevamento, la cerniera girevole alla base della rampa e la soletta di fondazione poco profonda che sostituisce una fossa scavata in profondità.

Nella vista isometrica sopra, la superficie rosso scuro rappresenta la piattaforma su cui poggia il camion o il container durante le operazioni di carico e scarico, ed è questa superficie che si inclina lungo il suo angolo di lavoro quando i cilindri idraulici si estendono. Le due gambe di supporto verticali sotto la piattaforma ospitano i cilindri idraulici importati descritti nella sezione delle caratteristiche del prodotto, e la loro estensione sincronizzata è ciò che mantiene la piattaforma livellata e stabile mentre si solleva. Alla base della rampa, la cerniera a perno consente al bordo inferiore della piattaforma di rimanere a contatto con il livello del suolo mentre la parte superiore si solleva, che è il dettaglio meccanico che rende possibile il ribaltamento fuori terra senza fossa profonda. La lastra ombreggiata sotto la struttura rappresenta la fondazione poco profonda stessa, e la sua profondità corrisponde solo allo spessore della struttura della piattaforma anziché estendersi verso il basso per accogliere l'intero meccanismo di inclinazione, che è il principio ingegneristico centrale alla base di questa categoria di prodotti. Questo diagramma è una rappresentazione semplificata a scopo illustrativo e non sostituisce i disegni strutturali specifici del progetto, che dovrebbero sempre essere ottenuti dal produttore prima dell'inizio della costruzione.

Attributi di progettazione di prestazioni e sicurezza

Il costo dell'ingegneria civile è solo una parte della decisione quando si sceglie un dumper per autocarri, poiché la sicurezza operativa quotidiana e l'affidabilità a lungo termine sono altrettanto importanti per i gestori dell'impianto. Il grafico radar riportato di seguito traduce le caratteristiche di progettazione descritte in precedenza in una semplice valutazione illustrativa di cinque attributi, basata sulle caratteristiche di progettazione dichiarate dal produttore piuttosto che su un test di laboratorio indipendente. Si intende dare un senso qualitativo di dove le scelte progettuali concentrano i propri benefici, piuttosto che rappresentare un preciso punto di riferimento numerico rispetto a qualsiasi standard esterno. Ciascun asse del grafico corrisponde a una delle caratteristiche tecniche già discusse nella sezione delle caratteristiche del prodotto sopra. Leggendo il grafico dal centro verso l'esterno, un punto più vicino al bordo indica una maggiore enfasi su quel particolare attributo di design.

Lungo l'asse di sicurezza operativa, il cassone ribaltabile per autocarro con fondazione poco profonda è posizionato verso il bordo esterno del grafico perché il dispositivo di fissaggio automatico della ruota di ritenuta elimina la necessità per un operatore di avvicinarsi a un veicolo carico in una zona di scarico polverosa. L'asse della durata utile dei cilindri riflette la combinazione del sistema di stabilità sincrono e l'uso di cilindri e pompe importati, entrambi descritti come fattori che contribuiscono a una maggiore durata operativa dei componenti idraulici. L'asse del livello di automazione riflette la capacità di controllo senza operatore, che consente all'autista del camion di azionare direttamente l'attrezzatura senza che un operatore dedicato sia presente per ogni ciclo. L'asse di controllo delle vibrazioni riflette il ruolo del sistema di stabilità sincrono nel mantenere il livello della piattaforma durante il sollevamento, riducendo così gli shock meccanici trasmessi ai cilindri e alla struttura di supporto. L'asse della semplicità di manutenzione riflette una combinazione di un minor numero di parti mobili esposte sotto il livello, a causa delle fondamenta poco profonde, e la filosofia progettuale complessiva di ridurre l'intervento manuale durante i normali cicli operativi. Poiché la fossa stessa è meno profonda, l'ispezione e la manutenzione di routine dell'area della fondazione sono generalmente più accessibili rispetto a un'installazione a fossa profonda, dove i tecnici potrebbero dover scendere in uno spazio ristretto per ispezionare gli elementi strutturali. Vale la pena ripetere che questo grafico radar è un'illustrazione qualitativa delle priorità dichiarate del progetto piuttosto che un risultato di test certificato, e gli ingegneri dell'impianto che valutano uno specifico modello di autocarro-dumper dovrebbero richiedere la scheda tecnica del produttore e, ove applicabile, rapporti di ispezione di terze parti per l'esatto modello in esame. I lettori che confrontano più fornitori dovrebbero considerare questo tipo di grafico come un punto di partenza per porre domande tecniche dettagliate piuttosto che come base finale per le proprie decisioni di approvvigionamento.

Riduzione dei costi di costruzione civile in breve

Poiché il costo dell'ingegneria civile è la cifra citata più frequentemente quando si parla di dumper per autocarri con fondazioni poco profonde, è utile presentarlo ancora una volta in un formato a scartamento dedicato che riassuma l'intera discussione in un unico elemento grafico. Il misuratore sottostante mostra i risultati ottenuti in termini di riduzione dei costi per la progettazione della fondazione poco profonda rispetto a un'installazione convenzionale in fossa profonda, espressa come percentuale della cifra massima indicata dal produttore. Questo grafico ha lo scopo di funzionare come riepilogo di riferimento rapido per i lettori che desiderano il numero del titolo senza leggere l'intera ripartizione dei costi discussa in precedenza nell'articolo. La posizione dell'ago corrisponde direttamente all'intervallo di riduzione indicato dal produttore, a seconda delle condizioni del progetto, di circa il 60-70%.

Il needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Industrie tipiche che utilizzano dumper per autocarri con fondamenta poco profonde

Le attrezzature per dumper per camion, inclusa la configurazione con fondazione poco profonda, vengono utilizzate in una vasta gamma di settori della movimentazione di materiali sfusi in cui camion, rimorchi o container devono essere scaricati in modo rapido e sicuro. La tabella seguente riassume alcuni dei settori in cui viene comunemente applicata questa tipologia di apparecchiature, insieme alla tipologia generale di materiale tipicamente trattato in ciascun caso.

Poiché le esigenze di scarico differiscono in questi settori, un dumper per camion viene spesso specificato insieme ad altre attrezzature di carico e scarico automatiche, come dumper laterali, attrezzature per il carico di auto e ribaltabili per container, in modo che un singolo sito possa gestire più tipi di veicoli e container attraverso la stessa stazione di scarico.

Scelta di un produttore di dumper per autocarri con fondamenta poco profonde

Quando valutano un produttore o un grossista di dumper per autocarri per un progetto di fondazione poco profonda, gli acquirenti in genere guardano oltre il risparmio sui costi e esaminano diversi fattori aggiuntivi prima di prendere una decisione di approvvigionamento. L'elenco seguente riassume i punti principali che i team di approvvigionamento e di ingegneria valutano comunemente quando confrontano i fornitori di attrezzature di carico e scarico automatiche.

1. Se il fornitore può fornire disegni strutturali e di fondazione specifici del progetto anziché solo dimensioni di marketing generiche.
2. Il brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Se il dispositivo di fissaggio della ruota di fissaggio e il sistema di controllo supportano il funzionamento senza operatore o remoto adatto al modello di personale dell'acquirente.
4. Il manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Esperienza nell'esportazione e capacità di supporto post-vendita per acquirenti situati al di fuori del paese di origine del produttore.

Lavorare su questa lista di controllo con un elenco ristretto di fornitori o grossisti di dumper per autocarri aiuta a garantire che l'attrezzatura selezionata alla fine soddisfi sia i vincoli di ingegneria civile del sito che i requisiti operativi quotidiani dell'impianto.

Informazioni su Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. è un'impresa high-tech nazionale impegnata principalmente nella ricerca, sviluppo e produzione di apparecchiature logistiche intelligenti. L'azienda fornisce soluzioni sistematiche per il carico e lo scarico automatico di automobili e container per clienti di diversi settori. Fornisce agli utenti vari tipi di attrezzature di carico e scarico automatico, inclusi dumper posteriori, dumper laterali, attrezzature per il carico di auto e ribaltabili per container, ed è una delle aziende con una gamma relativamente completa di attrezzature di carico e scarico automatico per auto e container in Cina.

Il company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

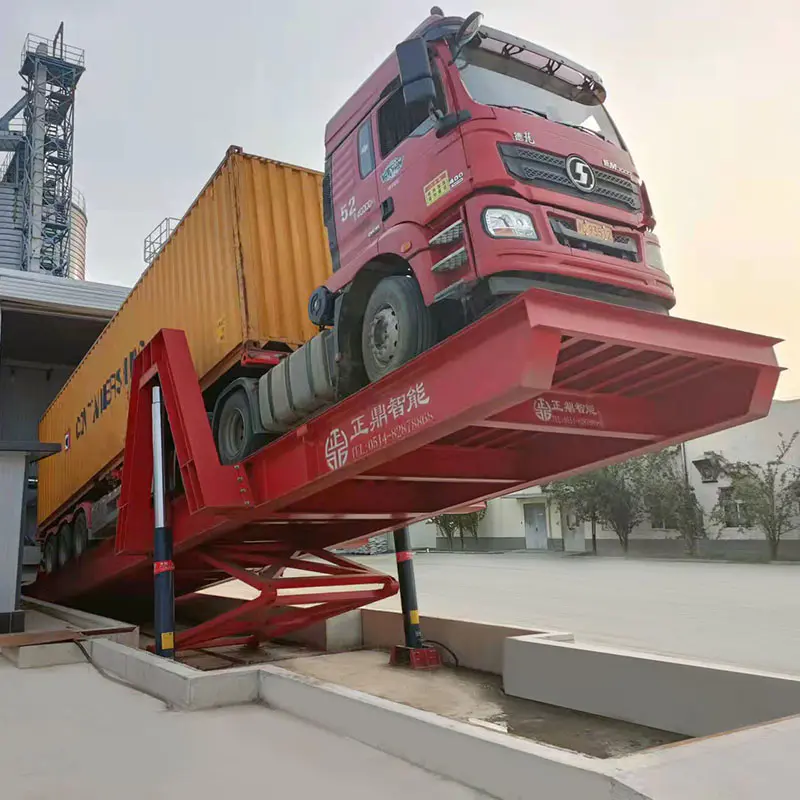

Il image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
